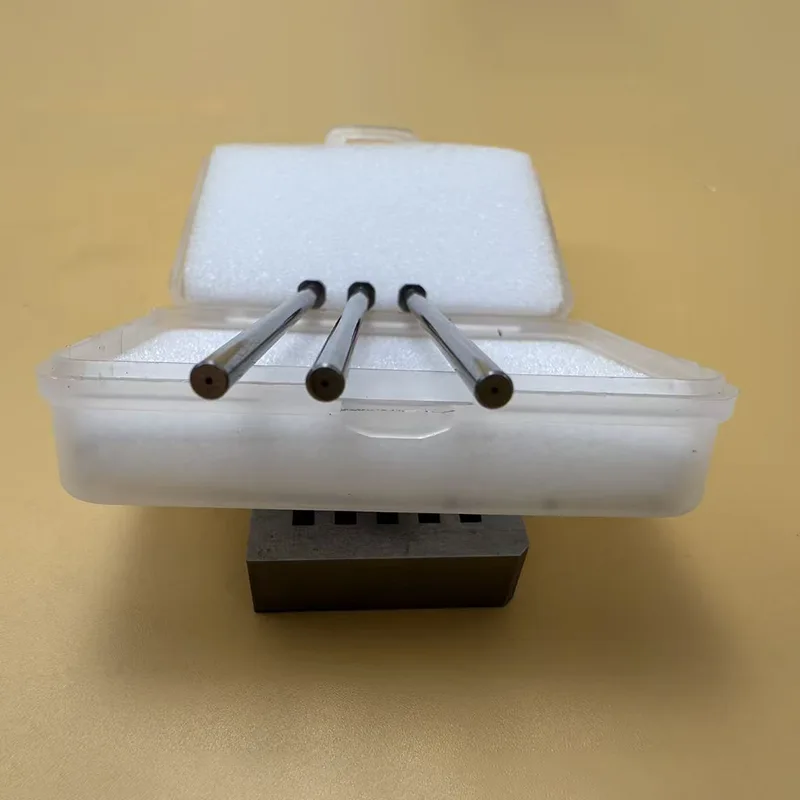

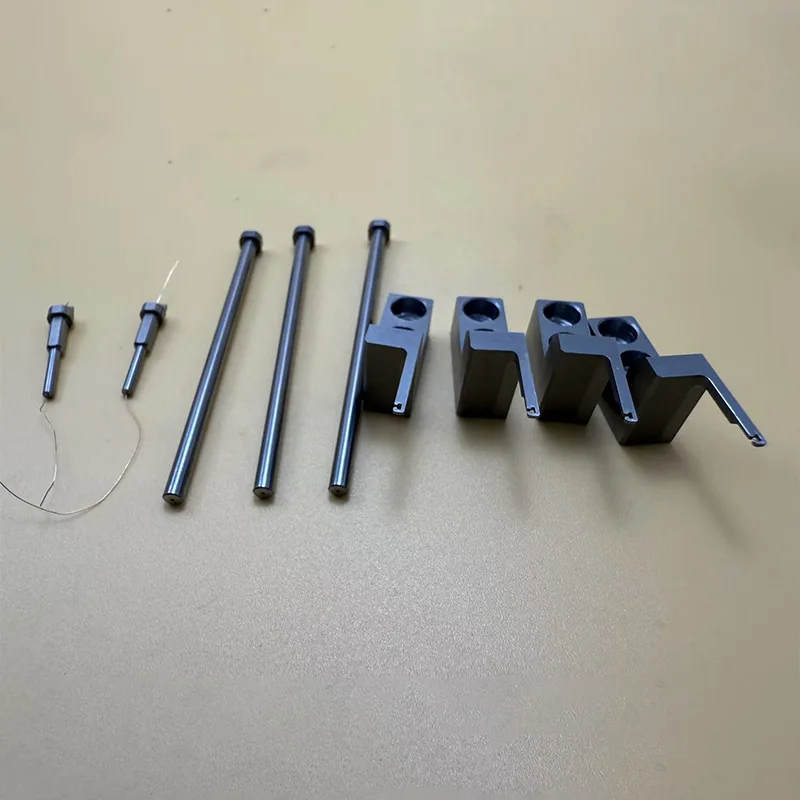

Volframikarbidin ohjaussuuttimen osat

Volframikarbidin ohjaussuutinosat, jotka tunnetaan myös nimellä volframikarbidilankasuuttimet tai volframikarbidin ohjaustapit, ovat tarkkoja ohjauskomponentteja, jotka on valmistettu volframikarbidin ylivoimaisista ominaisuuksista. Niiden ydintehtävä on ohjata lanka sujuvasti langan läpi, mikä estää vaurioita. Ne ovat keskeisiä komponentteja, jotka varmistavat tuotannon tarkkuuden eri teollisuudenaloilla, kuten käämitys ja langanveto.

Tuotteen materiaali

Volframikarbidin ohjaussuuttimen osat on valmistettu pääasiassa korkealaatuisesta volframikarbidista (volframiteräs). Joitakin tuotteita käytetään yhdessä apurakenteiden, kuten teräsjalkojen, kanssa. Erilaiset volframiteräslaadut sopivat erilaisiin sovelluksiin. Esimerkiksi YG6X-laadussa yhdistyvät hyvä kulutuskestävyys ja sitkeys, mikä tekee siitä sopivan teräslangan ja ei-rautametallilangan ohjaamiseen; YG8-laadulla on erinomainen yleinen suorituskyky ja se pystyy käsittelemään useimpia tavanomaisia ​​langankäsittelyskenaarioita.

Tuotteen suorituskyky

Volframikarbidin ohjaussuutinosien kovuus on yleensä HRA90 tai korkeampi, ja taivutuslujuus on jopa 2300 N/mm². Niiden kulutuskestävyys ylittää reilusti tavallisen teräksen, ja niiden käyttöikä on yli 10 kertaa pidempi kuin vastaavien teräsosien. Ne säilyttävät korkean kovuuden jopa 550 ℃ lämpötilassa ja niillä on alhainen lämpölaajenemiskerroin, mikä varmistaa rakenteellisen vakauden tuotantoympäristöissä vuorotellen korkeissa ja matalissa lämpötiloissa. Erityisen käsittelyn jälkeen niillä on tietty korroosion- ja hapettumiskestävyys, mikä tekee niistä sopivia erilaisiin teollisuusympäristöihin.

Rakennesuunnittelu

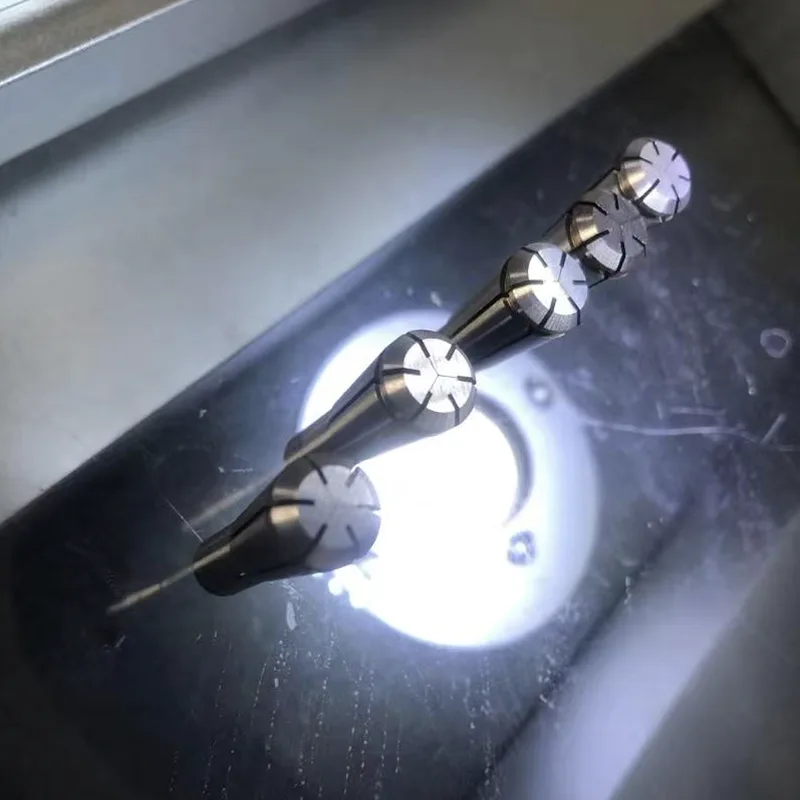

Volframikarbidiohjainsuutinosat on enimmäkseen suunniteltu putkimaisella rakenteella, joka on jaettu puristusosaan ja ulostuloosaan. Kiinnitysosassa on hieman suurempi ulkohalkaisija vakaan asennuksen varmistamiseksi, kun taas läpivientiosassa on reiän halkaisija, joka on suunniteltu vastaamaan langan teknisiä tietoja, ja siirtyminen näiden kahden välillä on sujuvaa. Sisäreikä ja tulo-/poistoaukot molemmissa päissä on tieteellisesti suunniteltu kaarella, jotta varmistetaan kohtuullinen kulma langan läpikulkua varten ja vältetään jumiutuminen. Joitakin mittatilaustyönä valmistettuja kaksoisreikäisiä, monireikäisiä ja muita erikoisrakenteita on saatavana sopeutumaan monimutkaisiin prosesseihin, kuten monisäikeiseen käämitykseen.

Koneistuksen tarkkuus

Useiden hiontaprosessien (karkea, keski, hieno ja ultrahieno) kautta sisäreiän pinnan karheus voi saavuttaa Ra0,1, ja se on vielä pienempi kaarevissa päissä (Ra0,025). Työstörajoilla voidaan saavuttaa reiän halkaisija ≥ 0,15 mm, seinämän paksuus ≥ 0,10 mm ja mittatoleranssit 0,01 mm:n sisällä. Ennen tehtaalta lähtöä kaikki osat tarkastetaan täydellisesti elektronimikroskoopilla, jotta varmistetaan luonnollinen siirtymä sisäisen reiän ja kaarevuuden välillä, mikä takaa tasaisen langan kulun.

Sovellusskenaariot

Moottorin ja moottorin valmistus: Volframikarbidiohjainsuutinosat ovat keskeisiä komponentteja staattorin ja roottorikäämien käämitykseen sarjakäämityissä moottoreissa, tuuletinmoottoreissa ja mikromoottoreissa. Ne ohjaavat emaloitua lankaa tarkasti käämityksen aikana, estäen eristekerroksen naarmuuntumista ja varmistaen moottorikäämien johtavuuden ja käyttöiän.

Langanjalostusteollisuus: Johtojen, kaapeleiden ja ruostumattomien teräslankojen tuotannossa niitä käytetään langan ohjaamiseen veto- ja kuljetusprosessien aikana. Sileä sisäreikä vähentää pinnan kulumista varmistaen tasaisen langan halkaisijan ja tasaisen pinnan.

Muut tarkkuustyöstökentät: Yhteensopiva CNC-automaattisten käämityskoneiden ja muiden laitteiden kanssa erilaisiin tarkkuuskelojen käsittelyyn. Sitä voidaan soveltaa myös erikoisprosesseihin, kuten kelojen monisäikeiseen rinnakkaiskäämitykseen. Jotkut räätälöidyt mallit voivat jopa täyttää johtotarpeet, joilla on eri ominaisuudet 1 - 500 mm.

Räätälöintipalvelut tuetut

Vakiotiedot: Markkinoilla on useita vakiomalleja, joissa on täydelliset parametrit, kuten reiän halkaisija, pituus ja ulkohalkaisija. Esimerkiksi joissakin malleissa reiän halkaisija on alkaen 0,15 mm, ja ulkomitat voivat kattaa alueen 1-500 mm.

Tuemme räätälöintipalveluita: Tuemme räätälöintiä käyttäjän toimittamien piirustusten tai näytteiden perusteella, mukaan lukien erityiset reiän halkaisijat, epäsäännölliset rakenteet (kuten litteät tai elliptiset) ja tietyn kaarevuuden omaavat langan tulo-/poistoportit. Joillakin valmistajilla on alhaiset vähimmäistilausmäärät, ja ne voivat myös tarjota joukkoräätälöintiä ja nopeat toimituspalvelut. Kokonaistarjonta voi täyttää yli 50 000 kappaleen ostotarpeet kerralla.
